El método de split coils (partición de bobinas), en humbuckers es de lo más usados por muchísimos guitarristas.
Esta mod te da la posibilidad de hacer que un micrófono doble bobina se convierta en simple, sea a través de un swicht o un potenciómetro push/pull. Con este último, no habrá ninguna modificación estética y será reversible. Con el primer método, no. Ya que habrá que hacer algún agujero extra para colocar el swicht.
Para empezar a explicar esta mod, es necesario que sepas que no siempre se puede realizar. Por ejemplo, si tu humbucker tiene solo dos conectores, no es posible, ya que el cableado interno, no lo permite.
¿Cómo funciona la partición de bobinas?

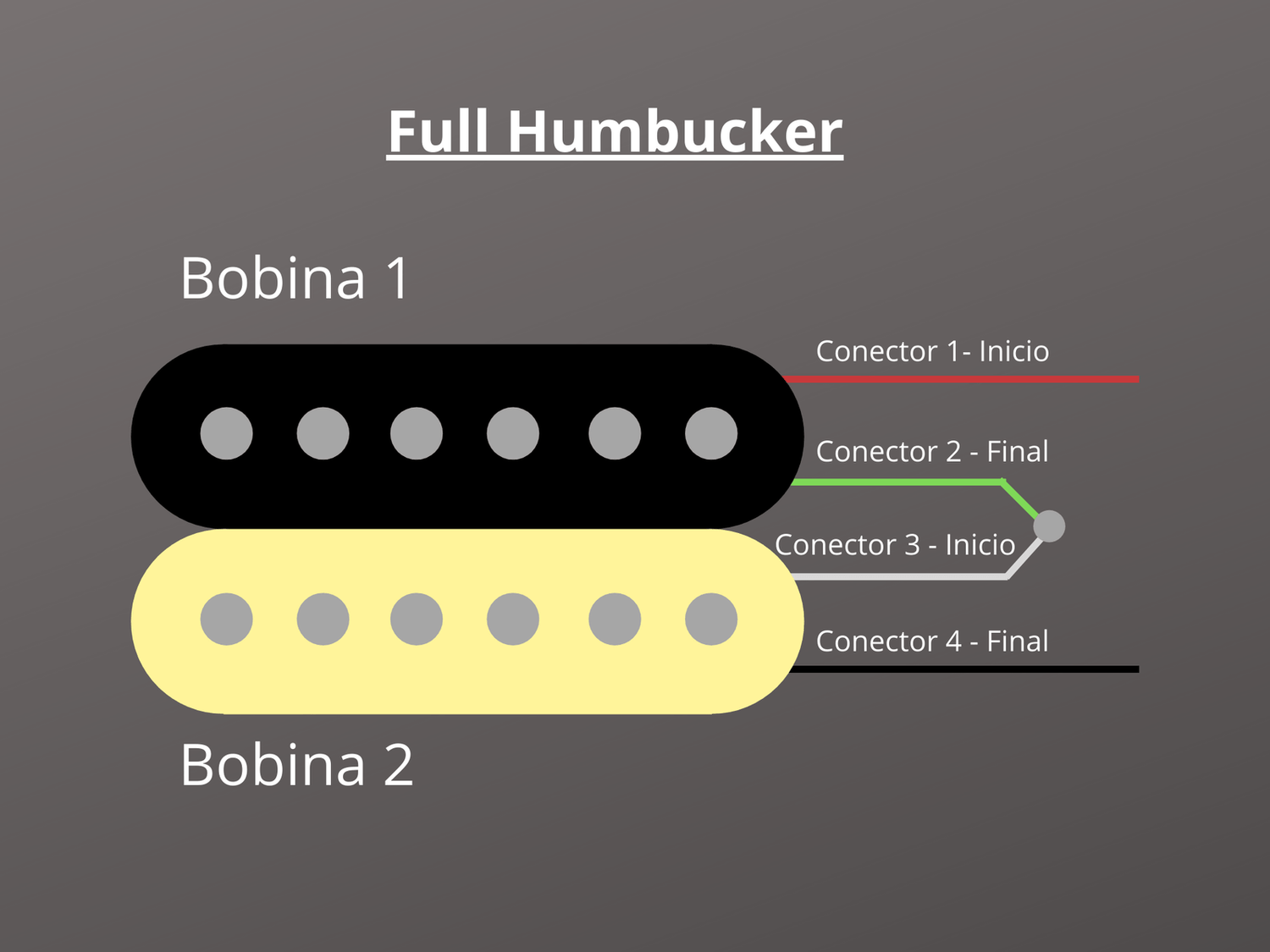

Un humbucker es un micrófono que tiene dos bobinas simples exactamente iguales conectadas en serie.
(Aclaración; ¿Son dos single coils unidos? No, los single coils tienen otra construcción. Actualmente, Lake Pickups, de la mano de Marcelo Lago está desarrollando nuevas ideas sobre este tema que vale la pena tener en cuenta)
Esto quiere decir que, el final de una bobina entra en la otra, la conexión en serie de ambas bobinas (humbucker), genera una entrada y una salida total del circuito.

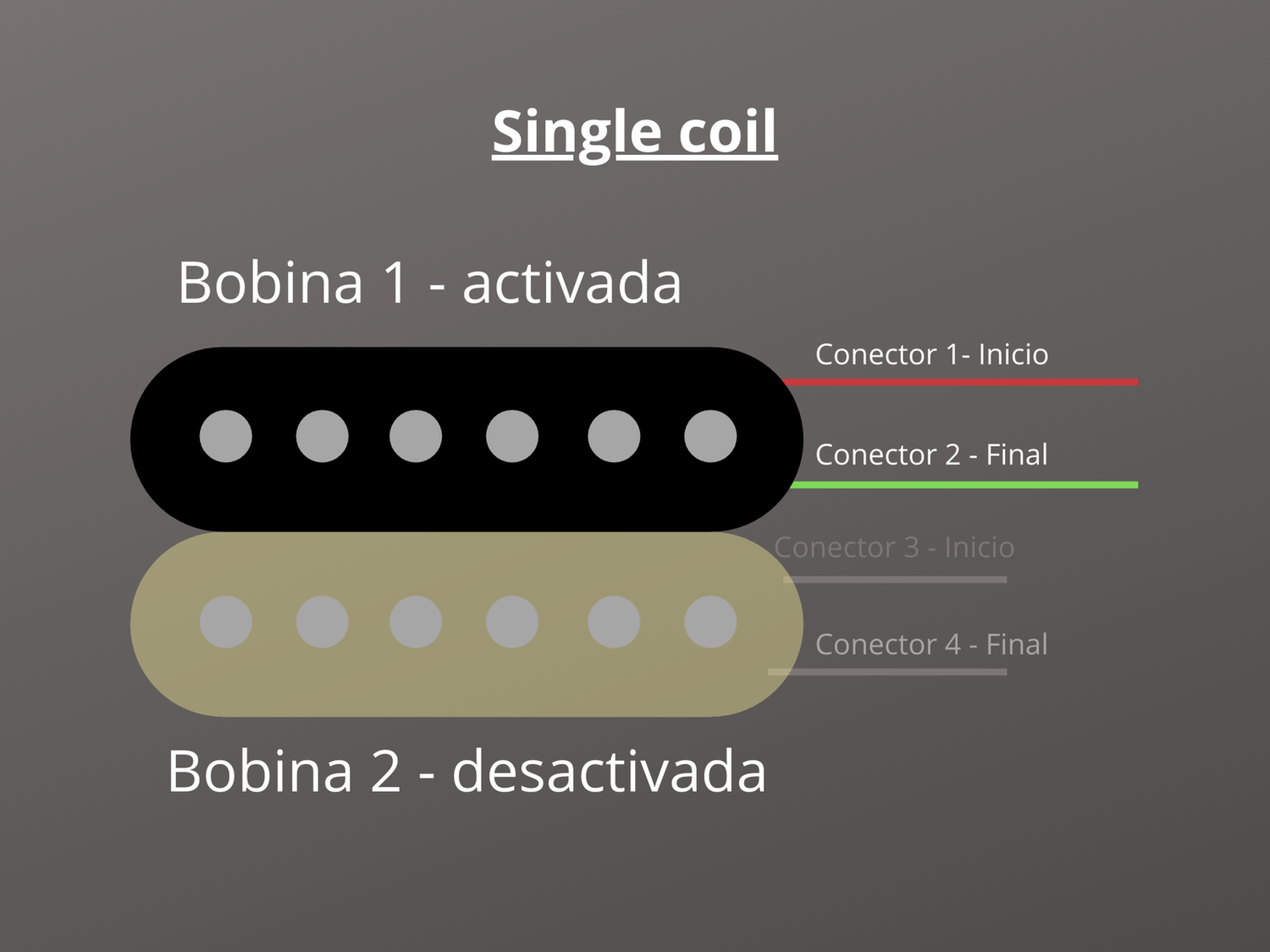

Separando las bobinas con un swicht, sonará solamente una.
Muchos, realizan esta modificación y se llevan la sorpresa de que si bien el sonido cambia y se aproxima bastante a un single coil, no termina siendo del todo lo que buscaban y por otro lado, la perdida de volumen es bastante notable. La conclusión generalmente es, lo hice, pero no me gusto mucho.
¿Cuál es el problema?
Si estás tocando en vivo o grabando y necesitas cambiar de single a humbucker o viceversa en medio de un tema, el volumen se va a disparar, a más o a menos. Seguramente alguno de tus compañeros de banda te van a mirar con cara de WTF? >>>
Esto, se debe a que el circuito queda descompensado. Para aprovechar este tipo de modificaciones y que rinda como realmente necesitamos, hay que realizar algunas modificaciones extra en el circuito que van a depender pura y exclusivamente de cada mic, ya que no todos son iguales.
Para esto, debo estudiar en mi taller cada uno de los mics para hacer las compensaciones necesarias que se adapten al sonido que buscas.
Y por supuesto, no te preocupes, ésta mod, es reversible. Es decir, se puede volver a su estado original si en algún momento lo deseas. Aunque para ser honesto, hasta ahora nadie me lo ha pedido 😉
¿Cuáles son las ventajas de este tipo de modificaciones?
Dependiendo de cómo se haga la mod, tendrás mas variedad de sonidos en tu instrumento.
A modo de ejemplo, lo detallo con una configuración básica de una guitarra que tenga, 2 humbuckers, 1 volumen y 1 tono. Con el que normalmente, obtendrás 3 combinaciones posibles. Mástil – Mástil/puente – Puente.
Ejemplo 1:
2 humbuckers + 1 pote normal + 1 pote push/pull (volumen o tono según tu comodidad que controle ambos mics) + llave de 3 posiciones.
Combinaciones posibles:
1-Humbucker mástil
2-Single coil Mástil (activando el push/pull)
3-Humbucker puente
4-Single coil puente (activando el push/pull)
5-Mezcla de humbuckers Mástil/Puente
6-Mezcla de single coils Mástil/Puente (activando el push/pull).
¡Bien! ¡Duplicamos la cantidad de sonidos de tu guitarra! Pasamos de 3 opciones a 6.
Pero, ¿qué pasaría si en vez de colocar un pote push/pull, colocamos dos?
Bueno, lograríamos independizar la partición de cada uno de los mics, o sea, volviendo al ejemplo anterior, tendríamos:
2 humbuckers + 1 pote push/pull (volumen) + 1 pote push/pull (tono) + llave de 3 posiciones.
¿Se pone aún mas interesante cierto?
Ahora a las posibles combinaciones que teníamos antes,
1-Humbucker mástil
2-Single coil Mástil (activando el push/pull del volumen)
3-Humbucker puente
4-Single coil puente (activando el push/pull del tono)
5-Mezcla de humbuckers Mástil/Puente
6-Mezcla de single coils Mástil/Puente (activando ambos push/pull).
¡Se le sumarán 2 más!
7-Mezcla de Full Humbucker Mástil / single coil Puente (activando el push/pull del Tono)
8-Mezcla de single coils Mástil / Full Humbucker Puente (activando el push/pull del Volumen).
¡Ahora tenemos 8 sonidos diferentes con una configuración tan sencilla como dos humbuckers, 1 Volumen, 1 Tono y una llave tipo telecaster o Les Paul de 3 posiciones!
Imagínate lo que podemos hacer con 4 potenciometros o una llave de 5 posiciones!
